YLSJ200系列衰减器
微波同轴固定衰减器主要作用是定量吸收传输线中的辐射能量，使通过射频信号得到一定的衰减，控制输入到后级的功率电平。
适用范围：适用于通信、3G、数字传输、雷达、军工、广播电视、科研院所等。
我公司研制生产的YLSJ系列同轴固定衰减器具有工作频带宽、驻波系数低、衰减量一致、抗脉冲冲击能力强等特点。
◆主要技术指标：
● 标称阻抗：50欧姆
● 功率容量：200W
● 峰值功率：10KW
● 连接器形式：N/L29
● 外形尺寸：
|
型号 |
频率范围
（GHz） |
衰减值及精度（dB） |
最大驻波比
VSWR |
|
10 |
20 |
30 |
40 |
|
YLSJ200A |
DC-3.0 |
±0.5 |
±0.7 |
±1.0 |
±1.2 |
1.25 |

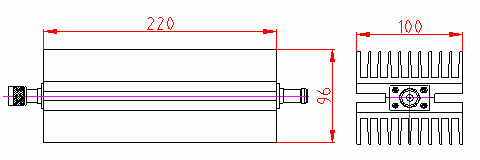

外形尺寸图：(mm)
说明：
（1）以上产品传输阻抗均为50Ω，也可根据客户需要设计定制。
（2）驻波比随频率及衰减值的变化有一定的变化。
（3）峰值功率对应脉冲宽度小于等于50μs。
|
